电气安装规范

2025-06-02 11:48:25
8次

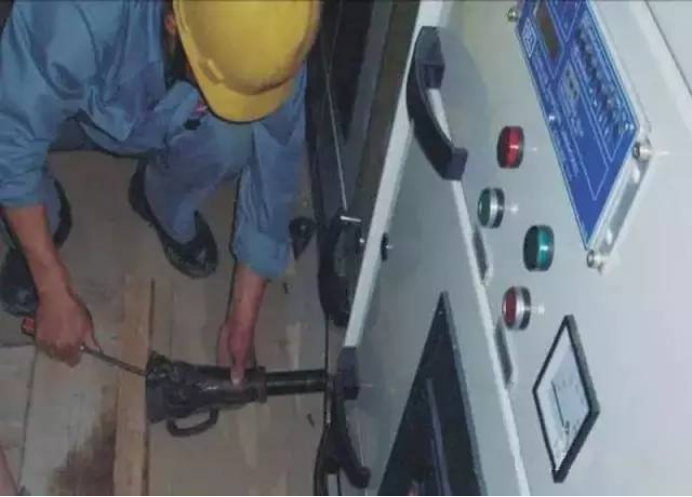

电气安装规范:



一、准备:



1)图纸和资料的准备



a)根据电机运动工艺要求,确定主要控制元件,准备电气控制回路;



b) 根据电气控制图和元件端子的分布位置,编制电气接线图,并根据各电气元件的安装位置绘制电气布置图;(一定要在电气接线图上标出电气元件的型号,并与清单一一对应,以及导线的厚度、颜色和线号)



C)同时附上设备使用的电气元件清单。



2) 常用材料、工具、测量仪器和电气元件的准备



a)导线和线号标识的准备:严格按照电气接线图准备导线;电气控制箱内的导线要求采用电压不低于550V的铜芯绝缘导线。控制回路的横截面不应小于0.75mm平方(一般认为导线的机械强度通常为箱外1mm平方,箱内0.75mm平方),弱电电路不应小于0.2mm平方。电气安装板上敷设的导线为硬导线,活动部位的过渡线为多股软铜线。



b) 紧固件的准备:使用的紧固件应为不锈钢。(特殊环境除外)



C)工具准备:万用表、兆欧表、剪线钳、剥线钳、尖嘴钳、压线钳、钢尺、钢卷尺。



d) 根据电气部件清单准备所有部件。




二、电气检查:



1)一般检查



a)清洁所有零部件,检查接触器、继电器等活动装置的动作是否灵活,连接器是否牢固,有无漏接和错接。



b) 检查主电路接线。



c) 检查时间继电器、热继电器等各种控制和保护电器的整定值是否符合线路要求,保险丝熔接是否合适。



d) 检查行程开关和限位开关的开关和触点使用是否正确,转动是否灵活,内部是否有异物。



e) 检查保护接地系统是否标准。接地线应牢固,接触良好。



2) 绝缘检查



a)清洁灰尘、油污和碎屑。



b) 检查电器的金属外壳、底座、支架或铁芯等导电部件的接地绝缘情况;在两个不同的电路之间,例如交流电路的相位之间、主电路和控制电路之间、保护显示电路之间以及交流和直流电路之间。每个绝缘层不得小于0.5兆欧。



3) 控制电路检查(主电路断开、控制电路连接、空载试验)



a)检查各电路和部件的动作顺序是否正确。



b) 检查联锁环节、联动装置、保护环节等信号装置的动作是否正确。



c) 检查行程开关和限位开关,并进行调整,使其在正确位置工作。



d) 检查各部件接触可靠,动作灵活,无卡滞、卡滞现象,无过大噪音和线圈过热现象。



4) 检查主电路,并根据电气原理图要求的参数调整主电路。
